拟合阶梯圆柱, 提取公共轴线

在工业生产检测中, 检测孔系或轴系同轴度的测量时, 经常会遇到建立公共基准的情况. 例如下图所示的图纸要求.

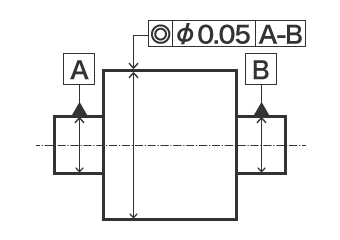

图纸要求以A,B圆柱的公共轴线为基准, 评价中间圆柱的同轴度

三坐标测量机行业通常使用构造的方法来构造公共轴线. 有多种方式来构造公共轴线, 例如, 先单独测量完两个圆柱, 然后以这两个圆柱轴线的中点连线作为公共轴线. 或者将两个圆柱的测量点统一拟合为一个单一圆柱(这种情况要求两个圆柱理论半径要相同), 以这个单一圆柱的轴线作为公共轴线. 亦或者在两个圆柱上测量多个截面圆, 然后将这些截面圆的圆心拟合成直线, 作为公共轴线.

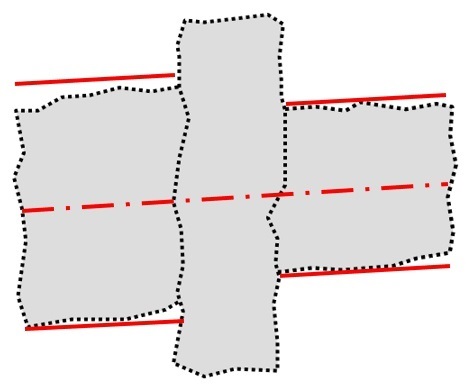

显然上述方式获取的公共轴线, 都是近似的公共轴线, 不能真实反映工件的装配要求. 为了能代表轴线的真实情况以及符合装配原理, 理论上公共轴线的建立, 应该是拟合生成一个同轴的, 带有两个不同半径的阶梯圆柱. 如下图所示

TotalDMIS最新版本支持了对阶梯圆柱的最小二乘法拟合功能. 使用这个功能可以获取到更合理的公共轴线, 为后面的公差计算奠定更好的基础.

拟合算法根据测量点拟合出共轴的阶梯圆柱

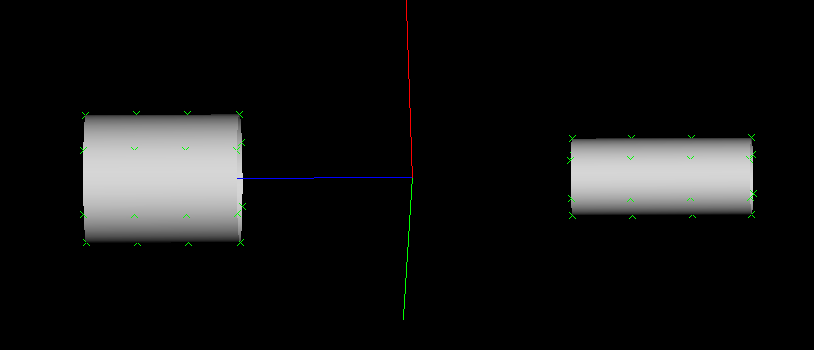

两个圆柱是相连的

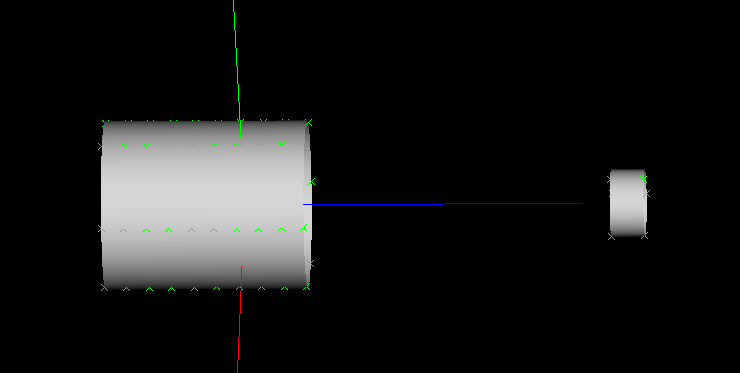

两个圆柱的大小差别很大

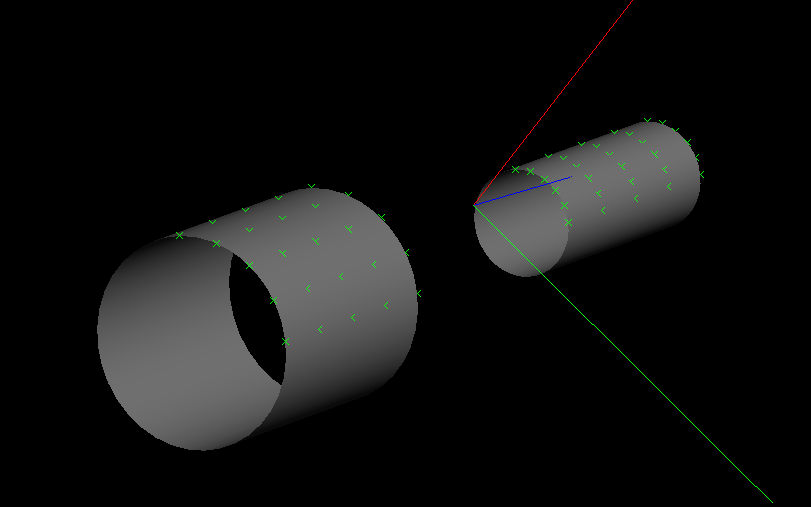

测量点只分布在圆柱的部分区域内
